Virbela-Urform
Gerät aus Edelstahl, Strömungskörper verschiebbar, nach Strömungsgesetzen konzipiert.
Archimedische Schraube mit Kurbel offen
Selbstschmierend gelagert, Bügel, Achse, Kurbel, Drehring und Laufkegel aus Edelstahl. Die Archimedischen Spiralen sind als Baukastensystem konstruiert, sodass für die verschiedensten Einsatzfälle die passenden Lager-, Antriebs- und Befestigungsvarianten kombiniert werden können.
Antrieb: Kurbel (oder Handrad ø 40/60 cm oder Drehring axial beliebig positionierbar oder Laufkegel oben/unten)
Achse: stark
Unteres Lager: Betonbecken ( oder Anschraubflansch und Schutzscheibe)
Obere Befestigung: Bügel auf Betonbecken (oder hoher Bügel mit Flansch und Auslaufschale oder Bügel ohne Betonbecken oder Gestell)
Masse: (geringe Abweichungen möglich)
Neigung: 45 ° (Die Spiralen können mit einer Neigung von mindestens 35° und maximal 55° eingebaut sein (die optimale Neigung mit maximaler Förderung betragt 45°))
Randhöhe: 7 cm (Fördermenge 0.3l pro Umdrehung)
Länge: 125 cm (andere Längen möglich)
Höhe Auslaufschale: ca. 62 cm ab Standfläche
Empfehlung: Um Vandalismus bei abgestelltem Wasser vorzubeugen, sollte die Spirale im Winter abgebaut werden.
Antrieb: Kurbel (oder Handrad ø 40/60 cm oder Drehring axial beliebig positionierbar oder Laufkegel oben/unten)
Achse: stark
Unteres Lager: Betonbecken ( oder Anschraubflansch und Schutzscheibe)
Obere Befestigung: Bügel auf Betonbecken (oder hoher Bügel mit Flansch und Auslaufschale oder Bügel ohne Betonbecken oder Gestell)
Masse: (geringe Abweichungen möglich)
Neigung: 45 ° (Die Spiralen können mit einer Neigung von mindestens 35° und maximal 55° eingebaut sein (die optimale Neigung mit maximaler Förderung betragt 45°))
Randhöhe: 7 cm (Fördermenge 0.3l pro Umdrehung)
Länge: 125 cm (andere Längen möglich)
Höhe Auslaufschale: ca. 62 cm ab Standfläche
Empfehlung: Um Vandalismus bei abgestelltem Wasser vorzubeugen, sollte die Spirale im Winter abgebaut werden.
Wasserbaustelle mit Pumpe (5.17510) und Mühlrad
Gerät aus nicht imprägnierter Gebirgslärche, Palisaden weissgeschält, mit schrägem Hirnholzabschnitt (Holzschutzmassnahme), Schnitthölzer herzgetrennt. Schwarten (4-5 cm) von Hand weissgeschält, natürliche Baumoberfläche bleibt erlebbar und fühlbar. Nut- und Federbohlen aus 4 cm Massivholz, hoch belastbar, kein Durchrieseln. Klettersprossen aus Hartholz (Esche) Ø 4,2 cm, gefräst, gezapft, verdrehgesichert. Ketten aus feuerverzinktem Stahl (V2A / V4A gegen Aufpreis) vor dem Verzinken verschweisst, kurzgliedrig, ohne Ösen an den Anschlussteilen, gut austauschbar und einfache Kürzung.
Robuste Schwengelpumpe zum Ansaugen aus einer Zisterne oder in Kombination mit einer Ventikombination für den Direktwasseranschluss.
Bei Wasser aus natürlichen Gewässern bzw. Wasserreservoirs.
Wasserauslaufhöhe: 95 cm
Pumpleistung: ca. 0,75 l/Hub
Anschlussleitung: 1 1/2 Zoll saugfest (Gerät 1 1/4 Zoll)
Ansaughöhe: Empfehlung maximal 2,50 m, damit die Leichtgängigkeit gewährleistet ist (max bis 6 m)
Entfernung zu Wasserquelle: max. 6 m
Wasserabgang: kein Trinkwasser
In Kombination mit Ventilkombination dortige Hinweise beachten.
Robuste Schwengelpumpe zum Ansaugen aus einer Zisterne oder in Kombination mit einer Ventikombination für den Direktwasseranschluss.
Bei Wasser aus natürlichen Gewässern bzw. Wasserreservoirs.
Wasserauslaufhöhe: 95 cm
Pumpleistung: ca. 0,75 l/Hub
Anschlussleitung: 1 1/2 Zoll saugfest (Gerät 1 1/4 Zoll)
Ansaughöhe: Empfehlung maximal 2,50 m, damit die Leichtgängigkeit gewährleistet ist (max bis 6 m)
Entfernung zu Wasserquelle: max. 6 m
Wasserabgang: kein Trinkwasser
In Kombination mit Ventilkombination dortige Hinweise beachten.

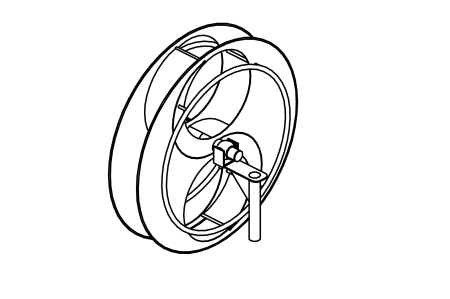

Schöpfrad
Geräte aus V2A glasperlengestrahlt. Hochwertige Wälzlager aus Chromstahl bzw. Edelstahll für rotierende Elemente, wartungsarm, leicht tauschbar, abgedichtet.
Leonardotisch
Polierte und witterungsbeständige Granitplatte. Vier unterschiedlich geformte Strömungswiderstände zur Erzeugung von Strömungsbildern, befestigt an Edelstahlseilen. Sonstige Metallteile und Wasserverteilung aus V2A.

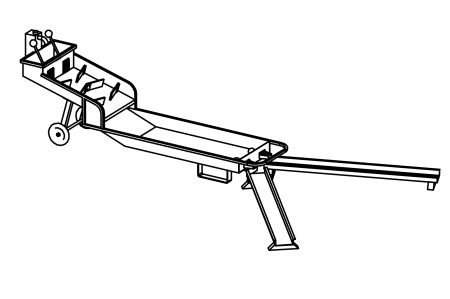

Mobiler Wasserspielplatz
Gerät aus V2A, glasperlengestrahlt Räder mit Gummibereifung Strömungselemente aus Gummiplatten.

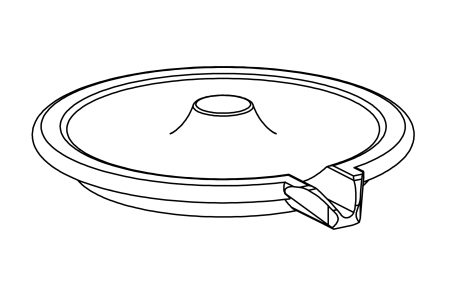

Runde Wasserschale, 1 Öffnung
Schale als 1 Teil aus Rüttelbeton gegossen, Verschlüsse aus Hartgummi mit feuerverzinkten Ketten.

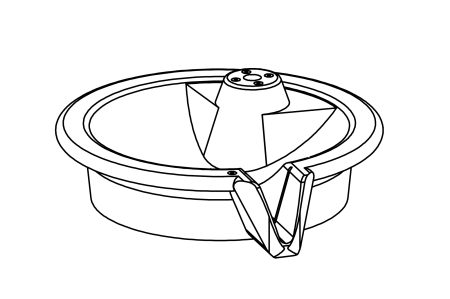

Rundes Vorratsbecken, Pumpenanschluss und 1 Öffnung
Schale als 1 Teil aus Rüttelbeton gegossen, Verschlüsse aus Hartgummi mit feuerverzinkten Ketten.
Rundes Vorratsbecken, Pumpenanschluss und 2 Öffnungen
Schale als 1 Teil aus Rüttelbeton gegossen, Verschlüsse aus Hartgummi mit feuerverzinkten Ketten.
